| Назначение и сферы применения: |
Системы тепло- и водоснабжения (ГВС и ХВС тепловых сетей), магистральные, распределительные и промысловые нефтегазопроводы, нефтепродуктопроводы, трубопроводы криогенных систем и другие. |
|
| Рабочие параметры: |
Рабочая температура — до 140°С (кратковременно до 150° С).
Рабочее давление — до 1,6 МПа. |
|
| Типы прокладки: |
Подземная бесканальная, подземная канальная, надземная. |
|
| Нормативная база: |
ГОСТ 30732-2020, СНиП 41-01-2003, СНиП 41-02-2003, СНиП 41-03-2003, СП 41-105-2002, СП 41-103-2000, СП — 41-107-2004, МГСН 6.02-03, ПБ 03-75-94 и другие. |
|
 Тройниковые ответвления в ППУ изоляции могут быть равнопроходными и разнопроходными и выполняют функцию разделения потока, транспортируемого по трубопроводу. За счет установки тройникового ответвления на участке трубопровода часть потока отводится с основной магистрали на ответвление трубопроводной системы.
Стальные тройниковые ответвления в ППУ изоляции имеют более сложную структуру, чем обычные прямые тройники и изготавливаются в соответствии с техническими требованиями ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой». Сборка элементов и нанесение теплоизоляции на тройниковые ответвления производится в заводских условиях, при этом они могут быть первого и второго (усиленного) типа изоляции, иметь полиэтиленовую (ПЭНД) или стальную оцинкованную (ОЦ) наружную оболочку - в зависимости от типа прокладки трубопровода.
 Для подключения системы оперативно-дистанционного контроля (СОДК) в теплоизоляционном слое тройникового ответвления вдоль всего изделия прокладываются медные проводники.
Цены на равнопроходные тройниковые ответвления ППУ в прайс-листе компании даны на вариант поставки данного фасонного изделия в стандартном исполнении:
- электросварные трубы,
- стандартные стенки трубы и тройникового ответвления по ГОСТ 30732-2020,
- первый тип теплоизоляции фасонного элемента.
При заказе тройниковых ответвлений в теплоизоляции ППУ с другими техническими параметрами стоимость фасонных изделий рассчитывается отдельно в соответствии со спецификацией Заказчика.

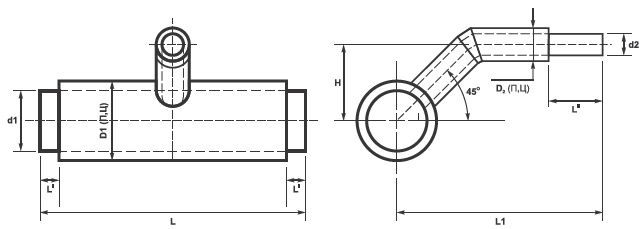

Схема теплоизолированного тройникового ответвления в ППУ изоляции:

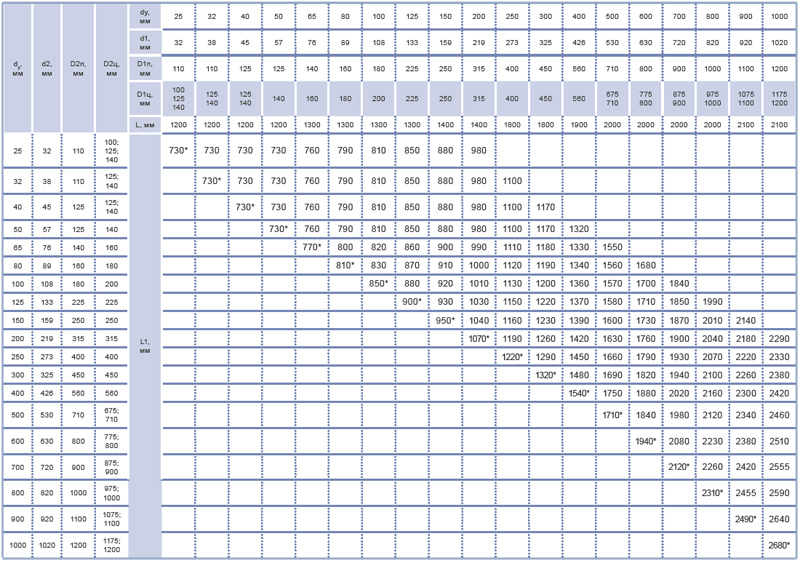

Таблица размеров тройникового ответвления ППУ в полиэтиленовой и стальной оболочке (ПЭНД и ОЦ), (мм):
|
Тройниковые ответвления ППУ
