| Назначение и сферы применения: |
Системы тепло- и водоснабжения (ГВС и ХВС тепловых сетей), магистральные, распределительные и промысловые нефтегазопроводы, нефтепродуктопроводы, трубопроводы криогенных систем и другие. |
|
| Рабочие параметры: |
Рабочая температура — до 140°С (кратковременно до 150° С).
Рабочее давление — до 1,6 МПа. |
|
| Типы прокладки: |
Подземная бесканальная, подземная канальная, надземная. |
|
| Нормативная база: |
ГОСТ 30732-2020, СНиП 41-01-2003, СНиП 41-02-2003, СНиП 41-03-2003, СП 41-105-2002, СП 41-103-2000, СП — 41-107-2004, МГСН 6.02-03, ПБ 03-75-94 и другие. |
|
 Стальные отводы ППУ — это теплоизолированные по нормативам ГОСТ 30732-2020 соединительные фасонные детали трубопровода, используемые в наибольшем количестве при прокладке инженерных трубопроводных коммуникаций по отношению ко всем другим фасонным элементам. Отводы в ППУ изоляции соединяют собой разрозненные прямые участки труб ППУ в единую систему трубопроводов для транспортировки теплоносителя и других веществ.
В зависимости от назначения и проектного решения отводы ППУ могут иметь различные технические параметры, в том числе:
- толщину стенки,
- длину плеч (1000 мм или иную),
- наружное гидроизоляционное покрытие (ПЭ или ОЦ),
- толщину тепловой ППУ изоляции (обычную или усиленную),
- угол поворота (от стандартного прямого в 90°, до иных с шагом в 5°),
- дополнительные защитные антикоррозионные покрытия для применения в системах нефтехимии и ТЭК (силикатные эмали, полимерные гладкостные, полиэтиленовые, полиуретановые и другие).
 В зависимости от выбора данных технических параметров и диаметра фасонного изделия формируется цена на отводы ППУ изоляции. Прайс-лист на отводы стальные ППУ нашей компании включает в себя цены на стандартные отводы из углеродистых сталей (ст. 10, 20) с укороченными длинами плеч первого типа изоляции. Цены на отводы с другими характеристиками рассчитываются отдельно по предоставленной спецификации Заказчика.
Фасонные изделия в ППУ изоляции снабжены медными проводниками для установке и монтажа системы оперативного-дистанционного контроля (ОДК) на предизолированном трубопроводе тепловых сетей.
При использовании отводов в ППУ изоляции при прокладке нефтегазопроводов в качестве дополнительной защиты системы данное фасонное изделие снабжается дополнительным кабелем, который осуществляет подогрев и поддержание постоянной температуры стального ППУ трубопровода по всей его длине, включая сюда и все фасонные элементы.
Используемые при производстве теплоизолированных ППУ отводов по ГОСТ 30732-2006 стальные отводы должны соответствовать требованиям ГОСТ 17375-2001 "Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Отводы крутоизогнутые типа 3D (R = 1,5 DN).

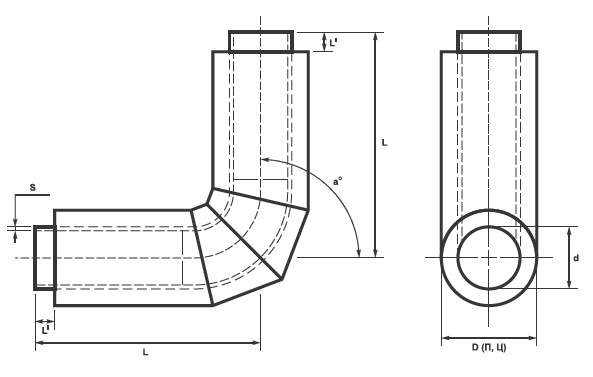

Схема теплоизолированного отвода в ППУ изоляции:

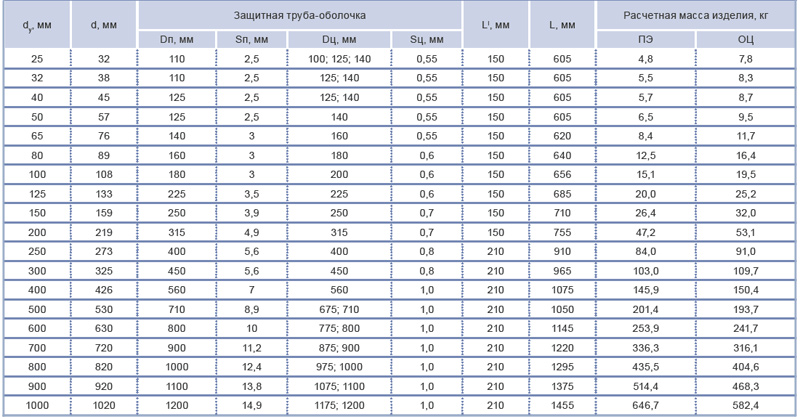

Таблица размеров отводов ППУ в полиэтиленовой и стальной оболочке (ПЭНД и ОЦ), (мм):
|
Отводы ППУ
