| Назначение и сферы применения: |
Системы тепло- и водоснабжения (ГВС и ХВС тепловых сетей), магистральные, распределительные и промысловые нефтегазопроводы, нефтепродуктопроводы, трубопроводы криогенных систем и другие. |
|
| Рабочие параметры: |
Рабочая температура — до 140°С (кратковременно до 150° С).
Рабочее давление — до 1,6 МПа. |
|
| Типы прокладки: |
Подземная бесканальная, подземная канальная, надземная. |
|
| Нормативная база: |
ГОСТ 30732-2020, СНиП 41-01-2003, СНиП 41-02-2003, СНиП 41-03-2003, СП 41-105-2002, СП 41-103-2000, СП — 41-107-2004, МГСН 6.02-03, ПБ 03-75-94 и другие. |
|
 Тройники в ППУ изоляции необходимы в трубопроводной системе для разделения потока теплоносителя (пара или горячей воды). Тройник выполняет роль ответвления от основного направления трубопровода — отвод части транспортируемого вещества от основной магистрали отдельному потребителю. За счет тройников и ответвлений поток транспортируемого по трубопроводу вещества распределяется между основным и вспомогательными ответвлениями, что позволяет доставлять тепло и воду до отдаленных от магистрального трубопровода потребителей.
Стальные тройники в ППУ изоляции производятся в соответствии с требованиями:
- ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой».
- ГОСТ 17376-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Тройники. Конструкция»
 Выделяются равнопроходные тройники и разнопроходные тройники. Нанесение теплоизоляции на данные фасонные изделия осуществляется в заводских условиях по ГОСТ 30732-2020.
Тройники могут производиться в ППУ изоляции первого и второго (усиленного) типа, в полиэтиленовой и стальной оцинкованной наружных оболочках в зависимости от типа прокладки трубопровода. Для функционирования системы оперативно-дистанционного контроля (СОДК) в теплоизоляционном слое изделия прокладываются два медных проводника.
Цены на прямые равнопроходные тройники ППУ в прайс-листе компании даны на вариант поставки данного фасонного изделия в стандартном исполнении:
- электросварные трубы,
- стандартные стенки трубы и тройника по ГОСТ 30732-2020,
- первый тип теплоизоляции фасонного элемента.
При заказе тройников в теплоизоляции ППУ с другими техническими параметрами стоимость фасонных изделий рассчитывается отдельно в соответствии со спецификацией Заказчика.

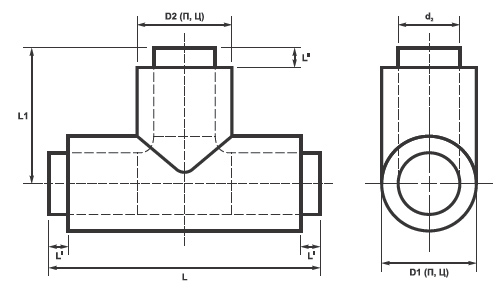

Схема теплоизолированного прямого тройника в ППУ изоляции:

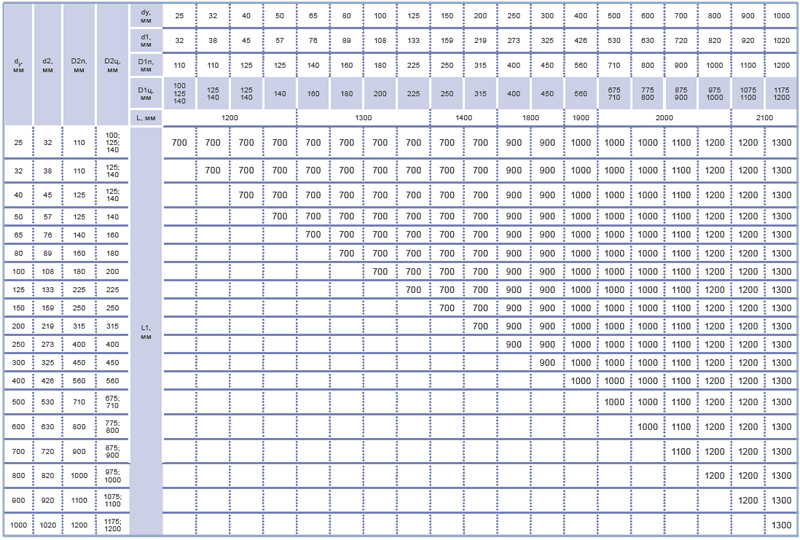

Таблица размеров прямых тройников ППУ в полиэтиленовой и стальной оболочке (ПЭНД и ОЦ), (мм):
|
Тройники ППУ
