| Назначение и сферы применения: |
Системы тепло- и водоснабжения (ГВС и ХВС тепловых сетей), магистральные, распределительные и промысловые нефтегазопроводы, нефтепродуктопроводы, трубопроводы криогенных систем и другие. |
|
| Рабочие параметры: |
Рабочая температура — до 140°С (кратковременно до 150° С).
Рабочее давление — до 1,6 МПа. |
|
| Типы прокладки: |
Подземная бесканальная, подземная канальная, надземная. |
|
| Нормативная база: |
ГОСТ 30732-2020, СНиП 41-01-2003, СНиП 41-02-2003, СНиП 41-03-2003, СП 41-105-2002, СП 41-103-2000, СП — 41-107-2004, МГСН 6.02-03, ПБ 03-75-94 и другие. |
|
 Переходы стальные в ППУ изоляции являются фасонным элементом трубопровода линейной части, который соединяет разные по диаметру участки трубопровода в одну систему. За счет использования переходов в ППУ изоляции обеспечивается переход с большего диаметра на меньший, то есть сужение диаметра трубопровода. Данное техническое решение чаще всего применяется при строительстве разветвленной сети ответвлений от магистрального трубопровода систем тепло- и водоснабжения.
Требования к структуре теплоизоляции и техническим характеристикам стальных переходов регламентрируются нормами ГОСТ 30732-2020 "Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой".
 При сборке фасонного элемента - перехода в ППУ изоляции для систем теплоснабжения — используются стальные штампованные концентрические переходы из углеродистых сталей (ст. 10, 20), соответствующие требованиям ГОСТ 17378-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Переходы. Конструкция».
Как и все фасонные элементы по ГОСТ 30732-2020 переходы могут производиться в ППУ изоляции первого и второго (усиленного) типа, в полиэтиленовой и стальной оцинкованной наружных оболочках в зависимости от типа прокладки трубопровода и включают в свою структуры проводники для подключения элемента к системе оперативно-дистанционного контроля (СОДК).
Цены на переходы ППУ в прайс-листе компании даны на вариант поставки данных фасонных изделий в стандартном исполнении:
- электросварные трубы,
- стандартные стенки трубы и перехода по ГОСТ 30732-2020,
- первый тип теплоизоляции фасонного элемента.
При заказе переходов в теплоизоляции ППУ с другими техническими параметрами стоимость фасонных изделий рассчитывается отдельно в соответствии со спецификацией Заказчика.

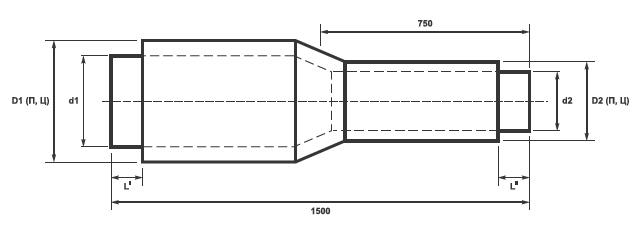

Схема теплоизолированного перехода в ППУ изоляции:

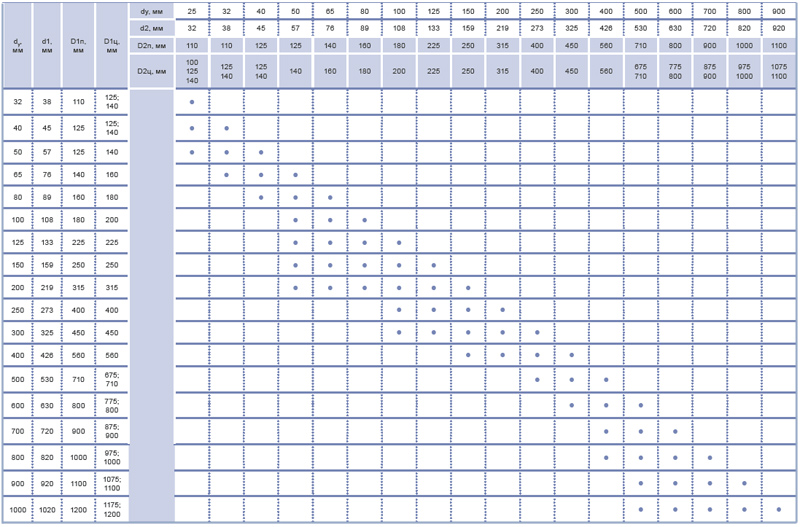

Таблица размеров переходов ППУ в полиэтиленовой и стальной оболочке (ПЭНД и ОЦ), (мм):
|
Переходы ППУ
