| Назначение и сферы применения: |
Системы тепло- и водоснабжения (ГВС и ХВС) тепловых сетей, магистральные, распределительные и промысловые нефтегазопроводы, нефтепродуктопроводы, трубопроводы криогенных систем и другие. |
|
| Рабочие параметры: |
Рабочая температура — до 140°С (кратковременно до 150° С).
Рабочее давление — до 1,6 МПа. |
|
| Типы прокладки: |
Подземная бесканальная, подземная канальная, надземная. |
|
| Нормативная база: |
ГОСТ 30732-2006, СНиП 41-01-2003, СНиП 41-02-2003, СНиП 41-03-2003, СП 41-105-2002, СП 41-103-2000, СП — 41-107-2004, МГСН 6.02-03, ПБ 03-75-94 и другие. |
|
 Опора скользящая — это элемент трубопровода, который используется для вертикальной поддержки труб ППУ в стальной оцинкованной оболочке надземной и канальной типов прокладки трубопроводов систем тепло- и водоснабжения тепловых сетей и производится по ГОСТ 30732-2006. Главное отличие скользящих опор, применяемых при монтаже ППУ трубопроводов, заключается в том, что в отличие от неподвижных опор (НОП) данные элементы поставляются без тепловой изоляции и крепление труб на данных опорах не предусматривает их фиксации (приварки). Трубы, установленные на скользящих опорах, в процессе эксплуатации не фиксируются неподвижно на опоре, а позволяют трубопроводу свободно перемещаться продольно по ней в зависимости от смены режимов работы теплотрассы.
 Трубы в ППУ изоляции со стальной наружной оцинкованной оболочкой (ОЦ) укладываются на скользящую опору и крепятся на ней за счет стягивания хомутами трубы по окружности ее наружной оболочки.
Для защиты наружной оболочки от повреждения в процессе эксплуатации трубопровода тепловой сети между наружной оболочкой трубы и нижней частью скользящей опоры прокладывается демпфирующий материал (полиэтилен, резина).
Цены на опоры скользящие для трубопровода в ППУ изоляции даны в прайс-листе компании СТК ППУ-Формат. В зависимости от диаметра прокладываемого трубопровода могут поставляться скользящие опоры нескольких типов с двумя или тремя парами хомутов крепления.

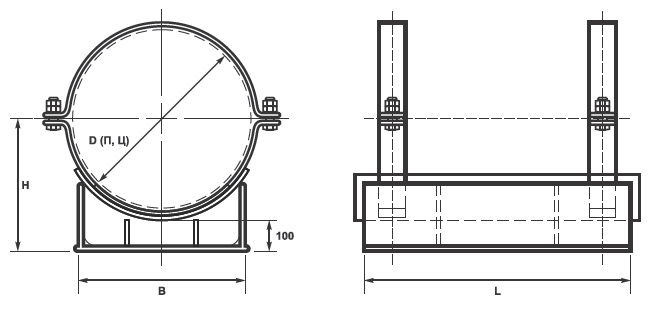

Схема скользящей опоры для трубопроводов ППУ в стальной оцинкованной оболочке:

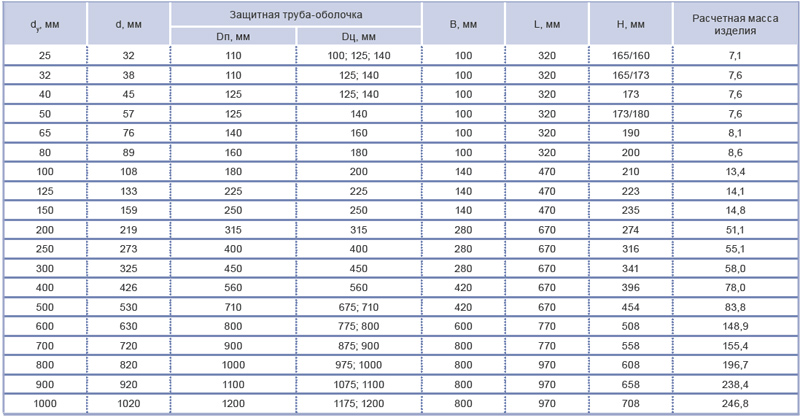

Таблица размеров скользящих опор для трубопроводов ППУ в стальной оцинкованной оболочке, (мм):
|
Скользящая опора
