| Назначение и сферы применения: |
Системы тепло- и водоснабжения (ГВС и ХВС) тепловых сетей, магистральные, распределительные и промысловые нефтегазопроводы, нефтепродуктопроводы, трубопроводы криогенных систем и другие. |
|
| Рабочие параметры: |
Рабочая температура — до 140°С (кратковременно до 150° С).
Рабочее давление — до 1,6 МПа. |
|
| Типы прокладки: |
Подземная бесканальная, подземная канальная, надземная. |
|
| Нормативная база: |
ГОСТ 30732-2020, СНиП 41-01-2003, СНиП 41-02-2003, СНиП 41-03-2003, СП 41-105-2002, СП 41-103-2000, СП — 41-107-2004, МГСН 6.02-03, ПБ 03-75-94 и другие. |
|
 Шаровый кран в ППУ изоляции — это разновидность запорной трубопроводной арматуры для применения в системах тепло- и водоснабжения, которая состоит из стального шарового крана и двухслойной конструкции тепловой изоляции типа сэндвич, включающей слой вспененного жесткого пенополиуретана (ППУ) и наружной защитной изоляции из экструдированного полиэтилена (оболочка ПЭНД) или стальной оцинкованной оболочки (листовой или спиральновитой).
Шаровые краны отличаются по типам тепловой изоляции аналогично отличиям производимых в заводских условиях фасонным изделиям в ППУ изоляции по ГОСТ 30732-2020, поставляемым для установки в тепловых сетях и отличаются по наружным изоляционным материалам (для надземной и подземной прокладки трубопровода), а также по толщине теплоизоляции пенополиуретана — могут быть первого или второго (усиленного) типа. Система теплоизоляции шарового крана в полиэтиленовой оболочке для бесканальной прокладки в обязательном порядке предусматривает прокладку медных сигнальных проводников в конструкции тепловой изоляции для последующего подключения изделия к системе оперативно-дистанционного контроля (ОДК).
 В зависимости от глубины прокладки предизолированного трубопровода шаровые краны в ППУ изоляции имеют стандартный или удлиненный шток (шпиндель) для управления работой запорного шарового устройства крана. Шаровые краны больших диаметров для осуществления операции открыть / закрыть обеспечиваются электроприводными редукторами.
Компания СТК ППУ-Формат поставляет Заказчикам теплоизолированные шаровые краны марки Балломакс (Ballomax), цена на услуги теплоизоляции которых указана в прайс-листе компании. Краны Балломакс длительное время используются на российском рынке и доказали многолетним опытом и практикой применения свое отличное качество, надежность и выгодность для потребителя по системе «цена — качество» приобретения именно данной запорной трубопроводной арматуры.
Краны в ППУ изоляции производятся на заводах теплоизоляции трубопроводов и поставляются на объект монтажа теплотрасс систем теплоснабжения в готовом собранном виде в исполнении под приварку.
Помимо поставки кранов шаровых в ППУ изоляции компания СТК ППУ-Формат предлагает услуги теплоизоляции давальческих шаровых кранов Заказчика и проводим работы по удлинению штока (шпинделя) кранов систем тепло- и водоснабжения.

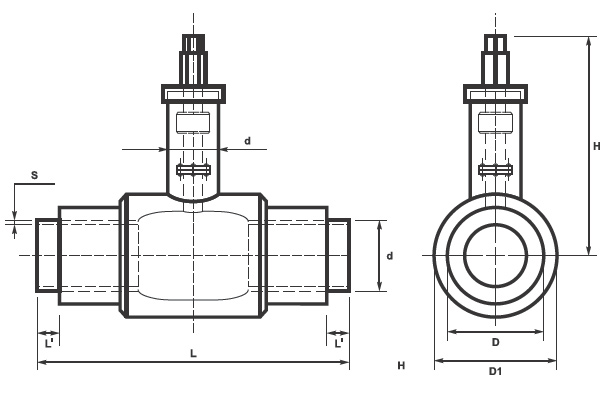

Схема теплоизолированного шарового крана в ППУ изоляции:

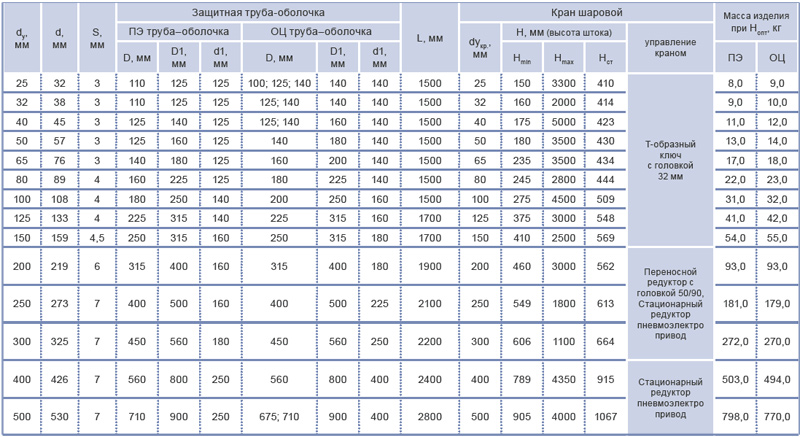

Таблица размеров шаровых кранов в ППУ изоляции в полиэтиленовой и стальной оболочке (ПЭНД и ОЦ), (мм):
|

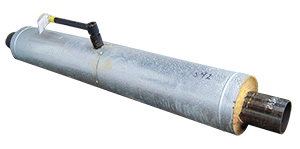

Шаровый кран ППУ
