| Назначение и сферы применения: |
Системы тепло- и водоснабжения (ГВС и ХВС тепловых сетей), магистральные, распределительные и промысловые нефтегазопроводы, нефтепродуктопроводы, трубопроводы криогенных систем и другие. |
|
| Рабочие параметры: |
Рабочая температура — до 140°С (кратковременно до 150° С).
Рабочее давление — до 1,6 МПа. |
|
| Типы прокладки: |
Подземная бесканальная, подземная канальная, надземная. |
|
| Нормативная база: |
ГОСТ 30732-2020, СНиП 41-01-2003, СНиП 41-02-2003, СНиП 41-03-2003, СП 41-105-2002, СП 41-103-2000, СП — 41-107-2004, МГСН 6.02-03, ПБ 03-75-94 и другие. |
|
 Тройник параллельный в ППУ изоляции — это фасонное изделие, привариваемое к линейной части магистрали трубопровода в качестве бокового ответвления с распределением технологического потока транспортируемого вещества под углом 90° и производимое по ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой».
Сборка элементов и нанесение теплоизоляции на тройники параллельные производится в заводских условиях, при этом изделия могут быть первого и второго (усиленного) типа изоляции, иметь в зависимости от типа прокладки трубопровода полиэтиленовую (ПЭНД) или стальную оцинкованную (ОЦ) наружную оболочку. Элементы трубопровода для бесканальной прокладки трубопровода обязательно обеспечиваются проводниками-индикаторами для работы системы оперативного-дистанционного контроля (СОДК).
 Проектное решение прокладки теплоизолированной ППУ магистрали при сложной по разветвленности системе может иметь вариант монтажа ответвления узла внекамерной врезки (УВВ).
Узел внекамерной врезки (УВВ) представляет собой параллельное тройниковое ответвление в ППУ изоляции нестандартного типа или дополнительными углами поворота ответвления и производится по представленной индивидуальной схеме и чертежам Заказчика.
Цены на параллельные тройники ППУ в прайс-листе компании даны на вариант поставки данного фасонного изделия в стандартном исполнении:
- электросварные трубы,
- стандартные стенки трубы и тройника параллельного по ГОСТ 30732-2020,
- первый тип теплоизоляции фасонного элемента.
При заказе тройника параллельного в теплоизоляции ППУ с другими техническими параметрами стоимость фасонных изделий рассчитывается отдельно в соответствии со спецификацией Заказчика.

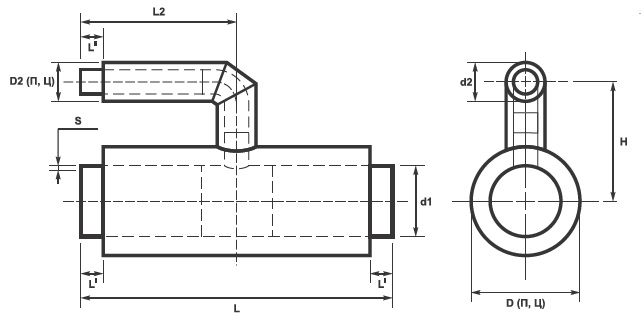

Схема теплоизолированного тройника параллельного в ППУ изоляции:

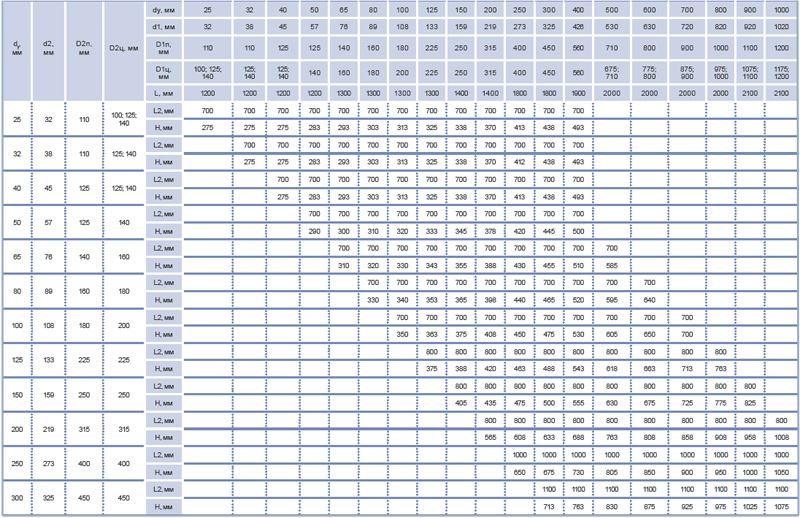

Таблица размеров тройника параллельного ППУ в полиэтиленовой и стальной оболочке (ПЭНД и ОЦ), (мм):
|
Тройники параллельные ППУ
