| Назначение и сферы применения: |
Системы тепло- и водоснабжения (ГВС и ХВС тепловых сетей), магистральные, распределительные и промысловые нефтегазопроводы, нефтепродуктопроводы, трубопроводы криогенных систем и другие. |
|
| Рабочие параметры: |
Рабочая температура — до 140°С (кратковременно до 150° С).
Рабочее давление — до 1,6 МПа. |
|
| Типы прокладки: |
Подземная бесканальная, подземная канальная, надземная. |
|
| Нормативная база: |
ГОСТ 30732-2020, СНиП 41-01-2003, СНиП 41-02-2003, СНиП 41-03-2003, СП 41-105-2002, СП 41-103-2000, СП — 41-107-2004, МГСН 6.02-03, ПБ 03-75-94 и другие. |
|
 Труба ППУ усиленная — это специальный вариант исполнения предизолированной трубы в полиэтиленовой наружной оболочке (ПЭНД) для подземной бесканальной прокладки. Данный тип теплоизолированной по ГОСТ 30732-2020 трубы применяется для прокладки на участках с повышенными нагрузками на поверхность ППУ трубопровода — под автомобильными дорогами и аналогичной инфраструктуры. Трубы ППУ усиленные прокладываются в стальных защитных футлярах большего наружного диаметра, которые дополнительно защищают стальную трубу от давления грунта и транспорта.
Производство усиленного варианта тепловой ППУ трубы осуществляется следующим образом. На наружной полиэтиленовой оболочке данного типа исполнения тепловой трубы монтируются полиэтиленовые кольца (бандажи), на определенном расстоянии друг от друга, которые принимают на себя нагрузки по трению трубопровода в процессе его эксплуатации. Тем самым происходит защита гидроизоляционного и теплоизоляционного слоя трубы ППУ от механических повреждений и разрушений.
Функции, структура и параметры тепловой изоляции труб усиленных и труб обычного исполнения в пенополиуретановой (ППУ) теплоизоляции аналогичны и отличаются только наличием наружных полиэтиленовых бандажей при усиленном варианте.

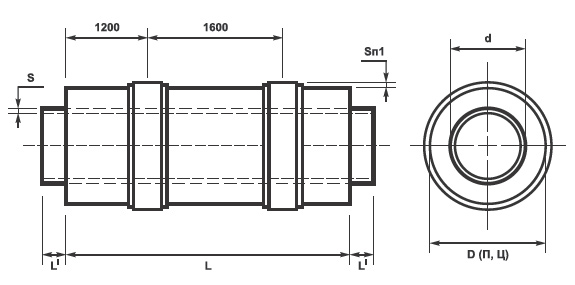

Конструкция тепловой трубы ППУ усиленной:

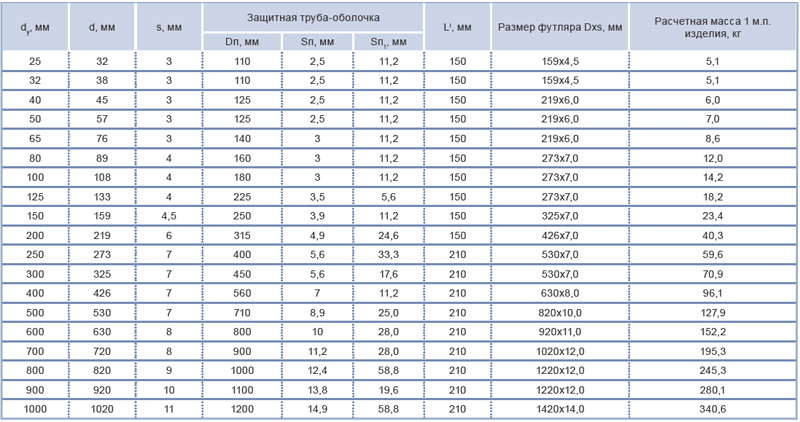

Таблица – Размеры труб ППУ усиленных в полиэтиленовой оболочке (ПЭНД), (мм)
|
Труба ППУ усиленная
