| Назначение и сферы применения: |
Системы тепло- и водоснабжения (ГВС и ХВС) тепловых сетей, магистральные, распределительные и промысловые нефтегазопроводы, нефтепродуктопроводы, трубопроводы криогенных систем и другие. |
|
| Рабочие параметры: |
Рабочая температура — до 140°С (кратковременно до 150° С).
Рабочее давление — до 1,6 МПа. |
|
| Типы прокладки: |
Подземная бесканальная, подземная канальная, надземная. |
|
| Нормативная база: |
ГОСТ 30732-2020, СНиП 41-01-2003, СНиП 41-02-2003, СНиП 41-03-2003, СП 41-105-2002, СП 41-103-2000, СП — 41-107-2004, МГСН 6.02-03, ПБ 03-75-94 и другие. |
|
 Трубы ППУ — это комбинированная система теплоизоляции стальных труб, состоящая из пористого теплоизоляционного материала — вспененного жесткого пенополиуретана (ППУ) - облегающего стальную трубу с внешней поверхности и наружного защитного гидроизоляционного слоя (защитной трубы), облегающего слой ППУ.
Защитная наружная изоляция предизолированных труб выбирается в зависимости от типа прокладки трубопровода.
Полиэтиленовая труба-оболочка (ПЭНД) используется при бесканальной прокладке трубопроводных коммуникаций в ППУ изоляции в грунте.
Стальная оцинкованная спиральнонавивная труба-оболочка (ОЦ) необходима при монтаже труб ППУ надземного типа прокладки инженерных сетей, прокладываемых над землей.
 В зависимости от уровня температуры в зимний период в регионе эксплуатации трубопровода тепловой сети в ППУ изоляции используются трубы первого или второго (усиленного) типа изоляции труб, которые отличаются толщиной теплового слоя пенополиуретана.
Трубопроводы в ППУ изоляции для использования в тепловых сетях чаще всего имеют полиэтиленовую наружную защитную оболочку, поскольку большой объем данного типа трубопроводов прокладывается подземным бесканальным способом и имеет обозначение по каталогам производителей тепловой ППУ изоляции в виде трубы ППУ ПЭ (ПЭНД оболочка). Стальные предизолированные трубы ППУ ПЭ изготавливаются по аналогичной технологии относительно нанесения теплоизоляции на трубы в стальной оцинкованной оболочке (ОЦ).
Предварительно изолированные стальные трубы ППУ производятся по ГОСТ 30732-2020 "Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой" и рассчитаны на эксплуатацию при давлении в трубопроводе до 16 атмосфер (1,6 МПа) и рабочей температуре транспортируемого теплоносителя до 140 градусов С (с кратковременными повышениями пиковых нагрузок до 150 градусов).
Тепловая изоляции ППУ может наноситься на стальные трубы нефтегазо- и водопроводные (ВГП) - электросварные, бесшовные, а также с цинковым защитным покрытием (трубы стальные оцинкованные). Оцинкованные стальные трубы в ППУ изоляции чаще всего применяются при строительстве разводящих трубопроводов сетей горячего водоснабжения (системы ГВС), а цинковое покрытия является дополнительной антикоррозионной защитой стальных труб, отводов и других фитингов.
В соответствии с требованиями ГОСТ 30732-2020 для изготовления тепловой трубы с нанесением на нее теплоизоляции ППУ могут использоваться только новые стальные трубы диаметром от 32 до 1420 мм и длиной от 8 до 12 метров.
Для гарантии надежной работы тепловых сетей с использованием труб в ППУ изоляции в течении 25 лет необходимо соблюдать следующие требования компаний производителей и правила работы:
- правила погрузки и транспортировки тепловой трубы,
- правила хранения тепловых труб,
- монтаж трубопровода (качество сварных работ),
- соблюдение правил подготовки траншеи и засыпки теплопровода подземной прокладки,
- качественная изоляция сварных стыковых соединений трубопровода (монтаж муфт).
Выполнение требований и соблюдение данных правил обеспечивает качественную укладку теплопровода и гарантирует систему от наружной коррозии трубопровода в процессе всего периода его эксплуатации.
Гарантия от внутренней коррозии стальных трубопроводов тепловых сетей зависит от качества водоподготовки (аэрация воды и поддержание баланса рН), то есть от качества работы предприятий энергетического и коммунального комплексов.

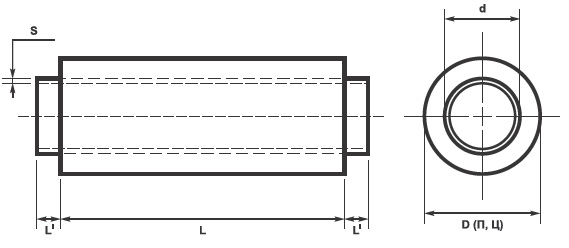

Схема стальной трубы в ППУ изоляции (ГОСТ 30732-2020):

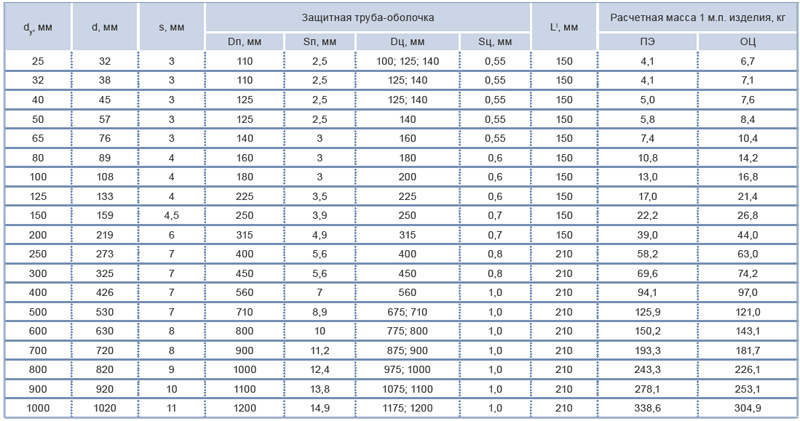

Таблица размеров трубы ППУ в полиэтиленовой и стальной оболочках (ПЭНД и ОЦ), (мм)
|
