| Назначение и сферы применения: |
Системы тепло- и водоснабжения (ГВС и ХВС) тепловых сетей, магистральные, распределительные и промысловые нефтегазопроводы, нефтепродуктопроводы, трубопроводы криогенных систем и другие. |
|
| Рабочие параметры: |
Рабочая температура — до 140°С (кратковременно до 150° С).
Рабочее давление — до 1,6 МПа. |
|
| Типы прокладки: |
Подземная бесканальная, подземная канальная, надземная. |
|
| Нормативная база: |
ГОСТ 30732-2006, СНиП 41-01-2003, СНиП 41-02-2003, СНиП 41-03-2003, СП 41-105-2002, СП 41-103-2000, СП — 41-107-2004, МГСН 6.02-03, ПБ 03-75-94 и другие. |
|
 По своему назначению и выполняемым функциям металлическая заглушка изоляции относится к вспомогательным изделиям, используемым в процессе монтажа фасонных элементов и труб в ППУ изоляции. В практике строительства трубопроводов заглушки изоляции используются для решения двух задач:
- защиты теплоизоляции из пенополиуретана (ППУ) предизолированного трубопровода,
- временного заглушения стальной трубы в конечной точке трубопровода.
В первом случае могут использоваться как стальные заглушки изоляции, так и заглушки из сшитого полиэтилена.
Во втором случае при необходимости перекрытия внутреннего потока по трубам используются только стальные заглушки трубопровода.
Металлическая заглушка изоляции является частью таких фасонных элементов трубопровода в ППУ изоляции по ГОСТ 30732-2006, как:
- элемент трубопровода с кабелем вывода,
- элемент трубопровода с торцевым кабелем вывода,
- входит в состав комбинированного изделия на концах трубы ППУ и фасонных элементов (неподвижных опор, отводов ППУ и других изделий).
Установка металлической (или полимерной) заглушки изоляции производится в процессе производства труб и фасонных изделий с индустриальной полимерной изоляцией на заводах изготовителях данного вида трубной продукции.
Полимерные заглушки изоляции используются в процессе герметизации участков таких фасонных элементов трубопровода, как элемент неподвижной опоры, тройник шарового крана и некоторые другие.
Заглушки выполняют функцию гидроизоляции определенных зон и элементов трубопровода и защищают изделия от механического повреждения:
- теплоизоляцию труб (вспененный жесткий пенополиуретан),
- наружную оболочку (ПЭНД или стальную оцинкованную),
- предотвращают намокание проводников системы ОДК в зоне их крепления к кабелям вывода на терминалы и детекторы в промежуточных и концевых участках теплоизолированного ППУ трубопровода.
Чаще всего данные изделия располагаются на ответвлениях трубопровода и помещаются в тепловых камерах или подвалах зданий.
Зона соединения металлической заглушки изоляции к трубе ППУ или фасонному элементу изолируется термоусадочной лентой, гарантирующей герметичность зоны соединения элементов, а сама стальная заглушка изоляции покрывается антикоррозионным покрытием (лак, краска).
Стальные заглушки второго типа применяются при перекрытии трубопроводов при ремонтных и сварных работах, гидроиспытаниях трубопровода, продувке труб при сварке в инертной среде, для временной изоляции участка тепловой сети.

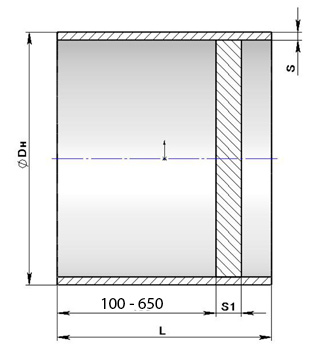

Схема металлической заглушки для изоляции трубы ППУ
Таблица размеров металлической заглушки изоляции для труб в ППУ изоляции
| dу, мм |
d, мм |
D, мм |
Lудл. мм |
Lукор. мм |
Масса изделия, кг |
| Lудл. |
Lукор. |
| 25 |
32 |
90 |
650 |
150 |
4,2 |
1,2 |
| 32 |
38 |
110 |
650 |
150 |
4,7 |
1,4 |
| 40 |
45 |
110 |
650 |
150 |
4,7 |
1,4 |
| 50 |
57 |
125 |
650 |
150 |
5,4 |
1,7 |
| 65 |
76 |
140 |
650 |
150 |
6,5 |
1,9 |
| 80 |
89 |
160 |
650 |
150 |
7,6 |
2,3 |
| 100 |
108 |
200 |
650 |
150 |
9,8 |
3,0 |
| 100 |
114 |
200 |
650 |
150 |
9,8 |
3,0 |
| 125 |
133 |
225 |
650 |
150 |
11,1 |
3,4 |
| 150 |
159 |
250 |
650 |
150 |
12,5 |
4,2 |
| 150 |
159 |
250 |
650 |
150 |
12,5 |
4,2 |
| 200 |
219 |
315 |
650 |
220 |
15,2 |
7,0 |
| 250 |
273 |
400 |
650 |
220 |
21,7 |
9,7 |
| 300 |
325 |
450 |
650 |
220 |
23,9 |
10,7 |
| 350 |
377 |
500 |
650 |
220 |
25,6 |
11,7 |
| 400 |
426 |
560 |
650 |
220 |
28,7 |
13,8 |
| 500 |
530 |
710 |
650 |
220 |
38,4 |
19,1 |
| 600 |
630 |
800 |
650 |
220 |
44,7 |
24,4 |
| 700 |
720 |
900 |
650 |
220 |
56,7 |
26,3 |
|
Металлическая заглушка изоляции
