| Назначение и сферы применения: |
Системы тепло- и водоснабжения (ГВС и ХВС) тепловых сетей, магистральные, распределительные и промысловые нефтегазопроводы, нефтепродуктопроводы, трубопроводы криогенных систем и другие. |
|
| Рабочие параметры: |
Рабочая температура — до 140°С (кратковременно до 150° С).
Рабочее давление — до 1,6 МПа. |
|
| Типы прокладки: |
Подземная бесканальная, подземная канальная. |
|
| Нормативная база: |
ГОСТ 30732-2020, СНиП 41-01-2003, СНиП 41-02-2003, СНиП 41-03-2003, СП 41-105-2002, СП 41-103-2000, СП — 41-107-2004, МГСН 6.02-03, ПБ 03-75-94 и другие. |
|
 Муфты термоусаживаемые — это изделия из полиэтилена, которые используются для изоляции и герметизации стыковых соединений трубопроводов в ППУ изоляции систем тепло- и водоснабжения тепловых сетей подземной бесканальной прокладки. На сегодняшний день изоляция стыков при ППУ изоляции трубопроводов является наиболее эффективной, качественной и надежной из всех применяемых аналогов (стыки заливочные с термолентой и стальными кожухами или с использованием теплоизоляционных скорлуп ППУ).
Трубы стальные в ППУ изоляции изготавливаются таким образом, что в зависимости от диаметра трубы наружная теплоизоляция изделия, состоящая из теплоизоляционного слоя пенополиуретана (ППУ) и наружной защитной оболочки (полиэтиленовой или стальной) не закрывает всю поверхность трубы по длине. Для сварки труб и фасонных изделий между собой в процессе монтажа на концах предизолированных труб специально остается технологический не изолированный участок — на стальной трубе диаметром до 219 мм включительно не изолированные концы составляют по 150 мм, а на трубах больших диаметров по 210 мм соответственно. После сварки труб и фасонных элементов трубопровода по всей его длине образуются голые промежутки между теплоизоляционным слоем трубопровода (стыки), которые необходимо заделать. Для этого используются комплекты изоляции стыков с применением муфты термоусаживаемой.
Монтаж муфты термосаживаемой производится поэтапно. Сначала производится соединение проводников-индикаторов в стыковом соединении для последующего включения системы контроля за состоянием герметичности трубопроводной системы в ППУ изоляции (системы ОДК). После соединения проводников монтируется муфта термоусадочная и на последнем этапе производится запенивание компонентами пенополиуретана (ППУ) пространства между внутренней стальной трубой и наружной полиэтиленовой муфтой.
Процесс усадки и крепления муфты на трубопроводе обеспечивается за счет нагревания муфты газовой горелкой при монтаже (либо нагреванием закладных элементов электрическим током при монтаже электромуфты). Муфта имеет больший по отношению к наружному диаметру теплоизоляции трубы ППУ размер и надевается на трубопровод до сварки труб и фасонных элементов. После сварки трубопровода муфты, расположенные рядом, надвигаются на зону стыка и производится монтаж муфты.
В результате промежуток между сваренными трубами ППУ и фасонными элементами в ППУ изоляции герметизируется сформированной ППУ изоляцией, защищенной снаружи трубопровода полиэтиленовой термоусадочной муфтой.
Длина муфт в зависимости от диаметра трубопровода составляет у разных производителей от 450 до 650 - 700 и более мм.

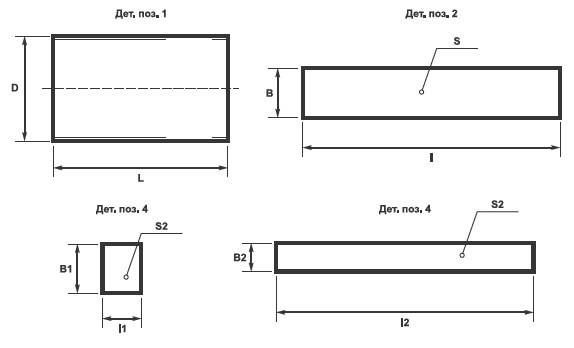

Схема комплекта заделки стыка трубопровода муфтой термоусаживаемой:

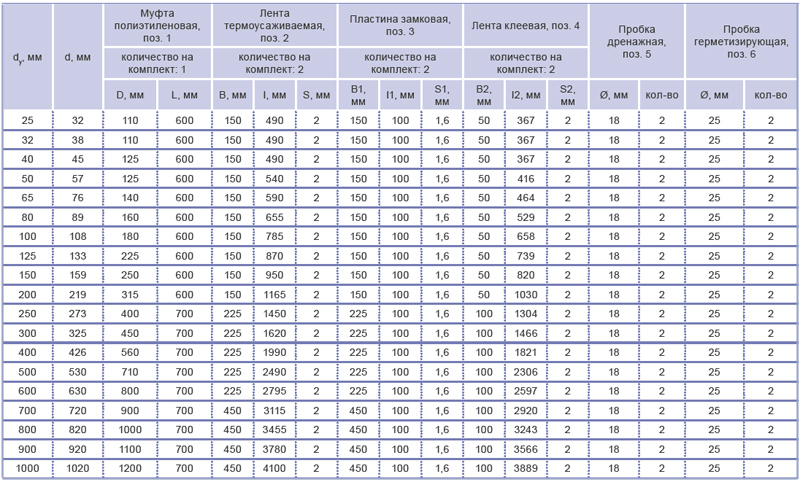

Таблица размеров термоусаживаемых муфт для трубопроводов в ППУ изоляции бесканальной прокладки, (мм):
|
Муфта термоусаживаемая
