Концевые элементы трубопровода в изоляции ППУ представляют собой фасонные изделия, предназначенные для соединения проводников системы ОДК с концевыми терминалами.

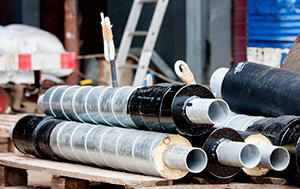

Концевые элементы трубопровода с кабелем вывода представляет собой отрезок предизолированной ППУ трубы, оснащенный металлической заглушкой, а также медные проводниками системы ОДК, замкнутыми на стальную трубу и выходящие через специальное отверстие в оболочке. Кабель может быть выведен как с торца, так и сбоку - через отверстие в оболочке. Следует отметить, что существуют также концевые элементы трубопровода ППУ, не имеющие кабеля вывода. В этом случае провода не выводятся наружу, а закольцовываются под заглушку.
Конструкция концевого элемента трехслойная: стальная труба, теплоизоляционный слой из пенополиуретана (ППУ) и защитная оболочка из полиэтилена или оцинкованной стали (ППУ ПЭ или ППУ ОЦ). Теплоизоляция бывает двух типов – для центральных и северных регионов.
Как правило, длина концевого элемента составляет 2200 мм в стандартном и 1500 – в укороченном варианте. Концевые элементы изготавливаются в соответствии с ГОСТ 30732-2020 и имеют соответствующие параметры, в т.ч. геометрические. Однако, по требованию заказчика, некоторые значения (например, толщина изоляционного слоя, длина концевого элемента и т.д.) могут быть изменены.
Концевой элемент трубопровода ППУ с кабелем вывода в ППУ изоляции считается одним из важнейших фасонных элементов, обеспечивающих работу системы ОДК. Как правило, концевые элементы обычно устанавливаются в специальных тепловых камерах. Там же монтируются т.н. коверы (настенные или наземные), через которые подключается источник электропитания, детекторы повреждений, различные датчики, концевые терминалы, а также разъемы для подсоединения переносных приборов.
Концевой элемент в ППУ изоляции с кабелем вывода устанавливается в начальных и конечных точках определенных участков трубопровода. Место ввода кабеля в камеру должно быть надежно герметизировано (для герметизации применяются специальные манжеты). Согласно условиям СП 41-105-2002, кабель должен подсоединяться к сигнальным проводникам системы ОДК только через герметизированные кабельные выводы. При этом сама конструкция должна поддерживать герметичность на заданном уровне в течение всего срока эксплуатации.
Концевые элементы трубопровода с кабелем вывода имеют следующую маркировку. Ст – труба стальная; ПЭ – защитная оболочка из полиэтилена; У – защитная оболочка из полиэтилена усиленная; ППУ – пенополиуретановая изоляция; ОС – защитная оболочка из оцинкованной стали; К - кабель вывода; Тип 1 – изоляция стандартного типа; Тип 2 – изоляция усиленного типа.
