Неподвижная опора - один из основных конструкционных элементов трубопровода

Одним из основных конструкционных элементов трубопровода являются неподвижные опоры, служащие для разделения трубопроводов на отдельные участки, независимо воспринимающие нагрузки. Современные опоры используются для надземной и подземной прокладки трубопроводов тепловых сетей или горячего водоснабжения  охватывают все диаметры труб. Неподвижная опора предназначена для фиксации трубопровода и исключения передвижения его труб в каком-либо направлении под действием транспортируемой среды. В результате обеспечивается эффективное поглощение линейных удлинений сильфонными компенсаторами или за счет явления самокомпенсации труб.

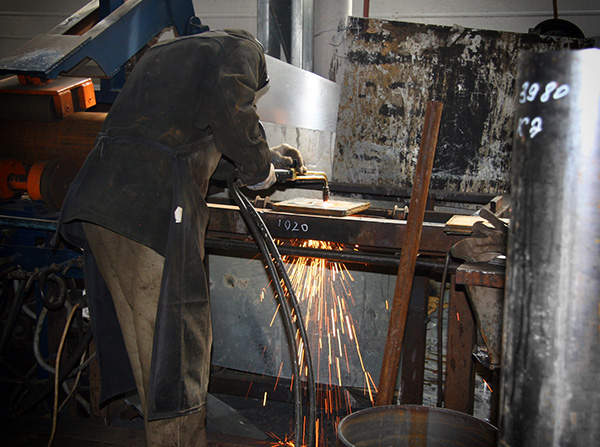

изготовление неподвижных опор

изготовление неподвижных опор

Неподвижные опоры изготавливают в двух вариантах: для надземной прокладки (в качестве гидроизоляции используется оцинкованная оболочка) и для бесканальной подземной прокладки(защита в виде оболочки из полиэтилена). Для теплоизоляции может использоваться минеральная вата или пенополиуретан. В зависимости от типа трубопровода, условий его прокладки и эксплуатации, используются неподвижные опоры различного вида:

  • Хомутовые опоры
  • Щитовые и щитовые усиленные опоры&
  • Приварные опоры
  • Бескорпусные опоры
  • Боковые опоры
  • Лобовые опоры (двух- и четырехупорные, усиленные)
  • Бескорпусные неподвижные и направляющие опоры

Основные элементы неподвижных опор:

  • Стальная труба
  • Центрирующие опоры
  • Стальной фланец (горячекатаный лист)
  • Полиэтиленовая или оцинкованная оболочка
  • Изоляция из полиуретана
  • Термоусадочная лента
  • Провод индикатора системы ОДК

В качестве фланца выступает стальной лист толщиной от 25 мм и более, принимающий на себя главную нагрузку по препятствию продольного или поперечного сдвига трубы. Стальные стаканы предназначены для защиты оболочки от механических повреждений при установке опоры на теплотрассе. При монтаже опора крепится железобетонными каркасами таким образом, что трубопровод разделяется на отдельные участки, протяженность которых ограничивается компенсирующей способностью сильфонных компенсаторов, расположенных между двумя опорами.
