Очевидно, что трубопроводы в ППУ изоляции, (использующие трубы ППУ), требуют также и фасонных изделий ППУ. В противном случае вся экономия за счёт снижения потерь тепловой энергии будет практически сведена к нулю. Важно отметить, что производство и использование фасонных изделий в ППУ изоляции, равно как и труб ППУ, регулируется требованиями и нормами стандарта ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой».
Ассортимент представленной на рынке фасонины в изоляции ППУ достаточно широк, позволяя удовлетворить любую необходимость при прокладке трубопровода, и включает в себя следующие типы изделий:

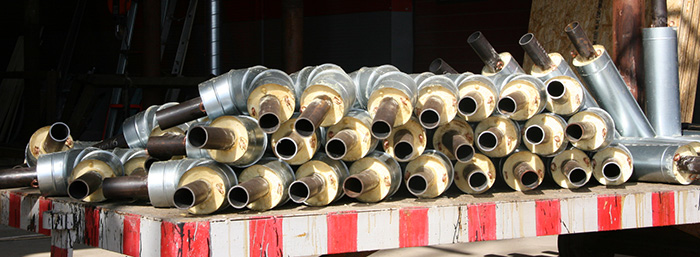

- отводы, призванные изменять направление потока транспортируемой среды. К отводам принято относить также Z-, П- образные элементы, необходимые для обхода препятствий при прокладке трубопровода;
- тройники (обычные и параллельные). Чаще всего тройники применяются при прокладке тепловых сетей, связывающих магистраль с многочисленными потребителями. Тройники могут быть равнопроходными (когда главная труба и ответвление имеют одинаковый диаметр) либо переходными, когда диаметр ответвлений меньше, чем у главной трубы. Помимо упомянутого ранее ГОСТ 30732-2020, тройники должны производиться и использоваться в соответствии с ГОСТа 17376-2001 «Детали трубопроводов бесшовные. Тройники. Конструкция.».
- тройниковые ответвления, используемые в целях разделения либо слияния потоков транспортируемой среды;
- переходы, обеспечивающие соединение элементов разного диаметра;
- концевые (днища, заглушки), а также некоторые другие элементы – опоры, фланцы и т.д.
Как и труба ППУ, фасонные изделия ППУ оснащаются оболочками из полиэтилена низкого давления либо оцинкованного стального штрипса. Все фасонные изделия также оснащаются элементами СОДК, необходимой для обеспечения контроля увлажнения теплоизоляционного слоя ППУ. Принцип её действия основан на увеличении электропроводности слоя ППУ в случае его увлажнения. Аномальное уменьшение электрического сопротивления слоя ППУ свидетельствует либо о повреждении наружной защитной (стальной или полиэтиленовой) труб-оболочки и попадании влаги изнутри, либо о просачивании влаги изнутри – например, из-за дефектов сварного шва или сквозной коррозии. Кроме того, система ОДК способна сигнализировать об обрыве своих собственных проводников-индикаторов.
